스테인레스 스틸

스테인레스 개요

스테인리스강은 약 12wt%이상의 Cr(크롬)성분을 함유한 특수강으로 표면이 미려하고 내식성이 우수하여 도장,도색등의 표면처리를
하지 않고도 다양한 용도에 사용할 수 있는 철강재료이다.대표적으로 13Cr,18Cr,18Cr-8Ni강이 있으며 주 성분인 Cr이 강 표면에 매우
얇은 Cr2O3층(20~30㎛)을 형성하여 금속 기지내로 침입하는 산소를 차단 시키는 부동태 피막(Passivity Layer)의 역할을
함으로서 녹이 잘 슬지 않는 특성을 갖게 한다.

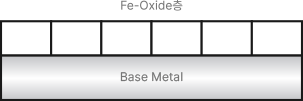

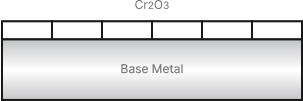

Division Stainless Carbon
Feature
Feature 이미지01
Feature 이미지02
Property There are some features which a film is very thin and accurate therefore free from the entering external oxygen. But it can rust if breaking film off in very high heat, radiation and bad surrounding. External oxygen enters easily into the metal if having too much processing.

특성별 분류

특성 증가 ← ← ← ← → → → → 감소
물리적성질 전기저항성 630, XM15J1--631, 310S, 304, 316--430, 409L, 420--Ti--Fe--Al, Cu
열전도성 Cu, Al--Fe--430, 420, 409L--SUH21, Ti--304, 316, 310S--XM15J1
열팽창성 Al--304, 316, Cu--309S, 310--Fe--409L, 430--420, Ti
자성 Fe, FERRITE, MARTENSITE, 석출경화형-------------------Al
기계적성질 저온강도 630, 301--304, 316, 321, 347--309S, 310S--430, 436L, 444, 410L, 409L
상온강도 420, 410, 301--DUPLEX--304, 316, 309S, 321--430, 436L, 444--410L, 409L
고온강도 310S, 309S--321, 316, 304, 301, 631--DUPLEX--430, 436L, 444, SUH21, 430--420, 410L409L
가공성 Drawing 304J1--304L, 305, 304--316L, 312, 409L, 410L--430LX, 436L, 436J1L--430, 444
장출성 304J1--301L, 304, 321--316, 304L, 316L, 305 , 409L, 410L--430LX, 436L, 436J1L--430--444
절삭성 416, 410F, 430F--303--420J2--430--410S, 430LX, 436J1L--444--301, 304--316, 321
내식성 내후성 447J1, 329--444, 436L, 316--------------304---430---410
내공식성 447J1, 329--444---316-------------304, 436L---430
내 SCC성 FERRITE-------------310S--317J1--XM15J1--316--329J1--304
내산화,고온부식성 310S, XM15J1--309S--430J1L, 430LX--321, 316, 304--430, 410L, 409L, 420J1

스테인리스 스틸 제조 가능 범위

스테인리스 스틸 제조 가능 범위

두께 허용공차

unit : mm
두께 표준공차 특수공차
0.03 ~ 0.1 -0.005 +0 / -0.005
0.1 ~ 0.2 -0.008 +0 / -0.01
0.2 ~ 0.3 -0.010 +0 / -0.01
0.3 ~ 0.4 -0.012 +0 / -0.015
0.4 ~ 0.6 -0.020 +0 / -0.015
0.6 ~ 0.8 -0.025 +0 / -0.02

폭 허용공차

두께 폭(50mm이하) 폭(50 ~ 300mm)
0.15 이하 +0, -0.05 +0, -0.1
0.15 이상 +0, -0.1 +0, -0.1

스프링용 스테인레스 강대의 기계적 성질

스프링용 스테인리스 강대 기계적 성질(KS D 3534)
강종 조질의 기호 YS (N/㎟) TS (N/㎟) 연신율 (%) 경도 (Hv1Kg)
301-CSP BA 205 이상 520 이상 40 이상 218 이하
1/2H 510 이상 930 이상 10 이상 310 ~ 370
3/4H 745 이상 1130 이상 5 이상 370 ~ 430
H 1030 이상 1320 이상 430 ~ 490
EH 1275 이상 1570 이상 490 이상
냉간 압연 스테인리스 강판 및 강대 기계적 성질(KS D 3698)
강종 조질의 기호 YS (N/㎟) TS (N/㎟) 연신율 (%) 경도 (Hv1Kg)
304-CSP BA 205 이상 520 이상 40 이상 200 이하
1/2H 470 이상 780 이상 6 이상 250 ~ 310
3/4H 665 이상 930 이상 3 이상 310 ~ 370
H 880 이상 1130 이상 370 이상

화학성분

구분 강종 기본조직
C Si Mn P S Cr Ni 기타
오스테나이트 301 ≤0.15 ≤1.00 ≤2.00 ≤0.045 ≤0.030 16.0 ~ 18.0 6.0 ~ 8.0
301L ≤0.03 ≤1.00 ≤2.00 ≤0.045 ≤0.030 16.0 ~ 18.0 6.0 ~ 8.0 N≤0.20
304 ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.030 16.0 ~ 20.0 8.0 ~ 10.5
304L ≤0.03 ≤1.00 ≤2.00 ≤0.045 ≤0.030 16.0 ~ 20.0 9.0 ~ 13.0
304Cu ≤0.08 ≤1.70 ≤2.00 ≤0.045 ≤0.030 15.0 ~ 18.0 6.0 ~ 9.0 Cu
1.0~3.0
305 ≤0.12 ≤1.00 ≤2.00 ≤0.045 ≤0.030 17.0 ~ 19.0 10.5 ~ 13.0
316 ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.030 16.0 ~ 18.0 10.0 ~ 14.0 Mo
2.0~3.0
316L ≤0.03 ≤1.00 ≤2.00 ≤0.045 ≤0.030 16.0 ~ 18.0 12.0 ~ 15.0 Mo
2.0~3.0
321 ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.030 17.0 ~ 19.0 9.0 ~ 13.0 Tx
5XC%
페라이트 409L ≤0.03 ≤1.00 ≤1.00 ≤0.040 ≤0.030 10.5 ~ 11.7 ≤0.6 Ti
6XC%~0.75
410L ≤0.03 ≤1.00 ≤1.00 ≤0.040 ≤0.030 11.0 ~ 13.5 ≤0.6
430 ≤0.12 ≤0.75 ≤1.00 ≤0.040 ≤0.030 16.0 ~ 18.0 ≤0.6
436L ≤0.0025 ≤1.00 ≤1.00 ≤0.040 ≤0.030 16.0 ~ 19.0 ≤0.6 Mo
0.75~1.25
444 ≤0.0025 ≤1.00 ≤1.00 ≤0.040 ≤0.030 17.0 ~ 20.0 ≤0.6 Mo
1.75 ~ 2.50
마르텐사이트 410 ≤0.15 ≤1.00 ≤1.00 ≤0.040 ≤0.030 11.5 ~ 13.5 ≤0.6
420J1 0.16 ~ 0.25 ≤1.00 ≤1.00 ≤0.040 ≤0.030 12.0 ~ 14.0 ≤0.6
420J2 0.26 ~ 0.40 ≤1.00 ≤1.00 ≤0.040 ≤0.030 12.0 ~ 14.0 ≤0.6

스테인레스강의 기계적 / 물리적 특성

구분 강종 기본조직
항복강도 인장강도 연신율 경도 비중 열팽창계수 열전도도
(N/㎟) (N/㎟) (%) HB HRB HV (g/㎤) (X-6/℃) (X10/℃)
오스테나이트 301 ≥205 ≥520 ≥2.00 ≤207 ≤95 ≤218 7.93 16.9 16.3
301L ≥215 ≥550 ≥2.00 ≤187 ≤90 ≤200 7.93 16.9 16.3
304 ≥205 ≥520 ≥2.00 ≤187 ≤90 ≤200 7.93 17.3 16.3
304L ≥175 ≥480 ≥2.00 ≤187 ≤90 ≤200 7.93 17.3 16.3
304Cu ≥155 ≥450 ≥2.00 ≤187 ≤90 ≤200 7.93 17.3 16.3
305 ≥175 ≥480 ≥2.00 ≤187 ≤90 ≤200 7.93 17.3 16.3
316 ≥205 ≥520 ≥2.00 ≤187 ≤90 ≤200 7.98 16 16.3
316L ≥175 ≥480 ≥2.00 ≤187 ≤90 ≤200 7.98 16 16.3
321 ≥205 ≥520 ≥2.00 ≤187 ≤90 ≤200 7.93 15 16.1
페라이트 409L ≥175 ≥360 ≥1.00 ≤162 ≤80 ≤175 7.75 11.7 24.9
410L ≥195 ≥360 ≥1.00 ≤183 ≤88 ≤200 7.75 9.9 25.1
430 ≥205 ≥450 ≥1.00 ≤183 ≤88 ≤200 7.7 10.4 26.4
436L ≥245 ≥410 ≥1.00 ≤217 ≤96 ≤230 7.7 10.4 25
444 ≥245 ≥410 ≥1.00 ≤217 ≤96 ≤230 7.75 11 26.8
마르텐사이트 410 ≥205 ≥440 ≥1.00 ≤201 ≤93 ≤210 7.75 9.9 24.9
420J1 ≥225 ≥520 ≥1.00 ≤223 ≤97 ≤234 7.75 10.3 23.8
420J2 ≥225 ≥540 ≥1.00 ≤235 ≤99 ≤247 7.75 10.3 23.8

강종별 특성

※ 우선순위 :
우선순위 1
>
우선순위 2
>
우선순위 3
>
우선순위 4
구분 기본조직
오스테나이트계 페라이트계 마르텐사이트계
대표강종 스테인리스 304 스테인리스 430 스테인리스 410
대표성분 18Cr-8Ni 18Cr 13Cr
품질특성 내식성
우선순위 1
우선순위 2
우선순위 3
강도
우선순위 2
우선순위 3
우선순위 1
크립강도
우선순위 1
우선순위 2
우선순위 3
저온충격치
우선순위 1
우선순위 3
우선순위 4
가공성
우선순위 2
우선순위 2
우선순위 3
자성
우선순위 4
우선순위 1
우선순위 1
경화성 가공경화성 비소입경화성 소입경화성
용접성
우선순위 2
우선순위 3
물리적성질 결정격자구조 면심입방(FCG) 체심입방(BCC) 체심입방(BCC)
열전도도
우선순위 3
우선순위 2
우선순위 2
475℃취성
우선순위 4
우선순위 1
우선순위 1
δ 취성
우선순위 1
우선순위 3
우선순위 4
고온취성
우선순위 4
우선순위 1
우선순위 2
