Tổng quan về thép không gỉ
hép không gỉ là một loại thép đặc biệt với thành phần Cr (crom) trên 12wt, có bề mặt nhẵn và chống ăn mòn tốt,
có thể sử dụng cho nhiều mục đích khác nhau mà không cần sơn hoặc sơn.Lớp Cr2O3 rất mỏng (20–30 )) tạo
thành lớp Cr2O3 trên bề mặt của nó, đóng vai trò là lớp màng chống oxy xâm nhập vào bên trong một căn cứ kim loại,
cho phép nó không bị gỉ.
| Division | Stainless | Carbon |
|---|---|---|
| Feature |
 |
 |
| Property | There are some features which a film is very thin and accurate therefore free from the entering external oxygen. But it can rust if breaking film off in very high heat, radiation and bad surrounding. | External oxygen enters easily into the metal if having too much processing. |
Phân loại theo đặc tính
| đặc tính | sự gia tăng ← ← ← ← → → → → sự cắt giảm | |
|---|---|---|
| tính vật lý tính | Điện trở. | 630, XM15J1--631, 310S, 304, 316--430, 409L, 420--Ti--Fe--Al, Cu |
| Tính dẫn nhiệt | Cu, Al--Fe--430, 420, 409L--SUH21, Ti--304, 316, 310S--XM15J1 | |
| khả năng giãn nở nhiệt | Al--304, 316, Cu--309S, 310--Fe--409L, 430--420, Ti | |
| lực nam châm | Fe, FERRITE, MARTENSITE, đồng tiền cứng chảy ra-------------------Al | |
| đặc tính cơ học | cường độ ở nhiệt độ thấp | 630, 301--304, 316, 321, 347--309S, 310S--430, 436L, 444, 410L, 409L |
| cường độ nhiệt độ phòng | 420, 410, 301--DUPLEX--304, 316, 309S, 321--430, 436L, 444--410L, 409L | |
| cường độ cao | 310S, 309S--321, 316, 304, 301, 631--DUPLEX--430, 436L, 444, SUH21, 430--420, 410L409L | |
| tính gia công | Drawing | 304J1--304L, 305, 304--316L, 312, 409L, 410L--430LX, 436L, 436J1L--430, 444 |
| tính lâu dài | 304J1--301L, 304, 321--316, 304L, 316L, 305, 409L, 410L--430LX, 436L, 436J1L--430--444 | |
| tính cắt | 416, 410F, 430F--303--420J2--430--410S, 430LX, 436J1L--444--301, 304--316, 321 | |
| tính chống ăn mòn | tính chịu khí hậu | 447J1, 329--444, 436L, 316--------------304---430---410 |
| tính không chính thức | 447J1, 329--444---316-------------304, 436L---430 | |
| Tính SCC của mình | FERRITE-------------310S--317J1--XM15J1--316--329J1--304 | |
| Chống oxy hóa, chống ăn mòn nhiệt độ cao | 310S, XM15J1--309S--430J1L, 430LX--321, 316, 304--430, 410L, 409L, 420J1 | |

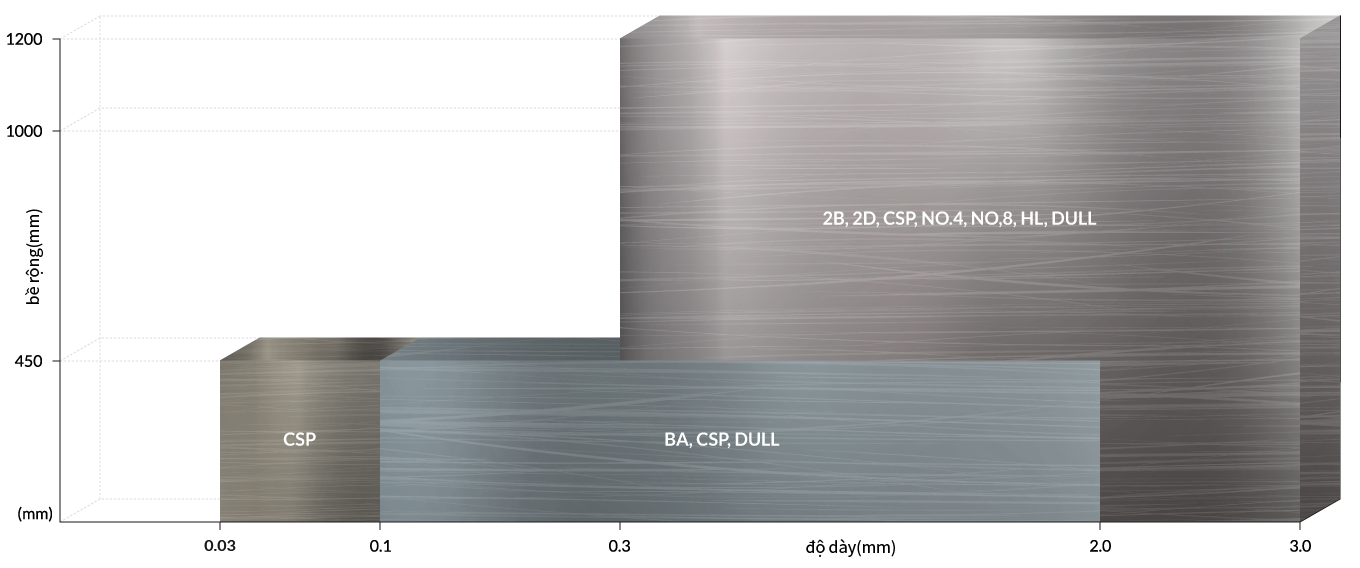

Phạm vi có thể sản xuất thép không gỉ
dung sai độ dày
unit : mm| độ dày | công suất tiêu chuẩn | xe chở hàng đặc biệt |
|---|---|---|
| 0.03 ~ 0.1 | -0.005 | +0 / -0.005 |
| 0.1 ~ 0.2 | -0.008 | +0 / -0.01 |
| 0.2 ~ 0.3 | -0.010 | +0 / -0.01 |
| 0.3 ~ 0.4 | -0.012 | +0 / -0.015 |
| 0.4 ~ 0.6 | -0.020 | +0 / -0.015 |
| 0.6 ~ 0.8 | -0.025 | +0 / -0.02 |
công suất cho phép mở rộng
| độ dày | bề rộng(50mmDưới đây) | bề rộng(50 ~ 300mm) |
|---|---|---|
| 0.15 Dưới đây | +0, -0.05 | +0, -0.1 |
| 0.15 trở lên | +0, -0.1 | +0, -0.1 |
Tính chất cơ học của thép không gỉ dùng cho lò xo
| Tính chất cơ học của thép không gỉ dùng cho lò xo(KS D 3534) | |||||
|---|---|---|---|---|---|
| STEEL loài | ký hiệu quyết định | YS (N/㎟) | TS (N/㎟) | tính chất giãn ra (%) | sự xơ cứng (Hv1Kg) |
| 301-CSP | BA | 205 trở lên | 520 trở lên | 40 trở lên | 218 trở xuống |
| 1/2H | 510 trở lên | 930 trở lên | 10 trở lên | 310 ~ 370 | |
| 3/4H | 745 trở lên | 1130 trở lên | 5 trở lên | 370 ~ 430 | |
| H | 1030 trở lên | 1320 trở lên | 430 ~ 490 | ||
| EH | 1275 trở lên | 1570 trở lên | 490 trở lên | ||
| Thép không gỉ cán nguội và tính chất cơ học cường độ cao(KS D 3698) | |||||
|---|---|---|---|---|---|
| STEEL loài | ký hiệu quyết định | YS (N/㎟) | TS (N/㎟) | tính chất giãn ra (%) | sự xơ cứng (Hv1Kg) |
| 304-CSP | BA | 205 trở lên | 520 trở lên | 40 trở lên | 200 trở xuống |
| 1/2H | 470 trở lên | 780 trở lên | 6 trở lên | 250 ~ 310 | |
| 3/4H | 665 trở lên | 930 trở lên | 3 trở lên | 310 ~ 370 | |
| H | 880 trở lên | 1130 trở lên | 370 trở lên | ||
thành phần hóa học
| sự phân loại | loại cảm giác | cái gốc tổ chức | |||||||
|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Cr | Ni | 기타 | ||
| austenite | 301 | ≤0.15 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0 ~ 18.0 | 6.0 ~ 8.0 | |
| 301L | ≤0.03 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0 ~ 18.0 | 6.0 ~ 8.0 | N≤0.20 | |
| 304 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0 ~ 20.0 | 8.0 ~ 10.5 | ||
| 304L | ≤0.03 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0 ~ 20.0 | 9.0 ~ 13.0 | ||
| 304Cu | ≤0.08 | ≤1.70 | ≤2.00 | ≤0.045 | ≤0.030 | 15.0 ~ 18.0 | 6.0 ~ 9.0 | Cu | |
| 1.0~3.0 | |||||||||
| 305 | ≤0.12 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 17.0 ~ 19.0 | 10.5 ~ 13.0 | ||
| 316 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0 ~ 18.0 | 10.0 ~ 14.0 | Mo | |
| 2.0~3.0 | |||||||||
| 316L | ≤0.03 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0 ~ 18.0 | 12.0 ~ 15.0 | Mo | |
| 2.0~3.0 | |||||||||
| 321 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 17.0 ~ 19.0 | 9.0 ~ 13.0 | Tx | |
| 5XC% | |||||||||
| ferrite | 409L | ≤0.03 | ≤1.00 | ≤1.00 | ≤0.040 | ≤0.030 | 10.5 ~ 11.7 | ≤0.6 | Ti |
| 6XC%~0.75 | |||||||||
| 410L | ≤0.03 | ≤1.00 | ≤1.00 | ≤0.040 | ≤0.030 | 11.0 ~ 13.5 | ≤0.6 | ||
| 430 | ≤0.12 | ≤0.75 | ≤1.00 | ≤0.040 | ≤0.030 | 16.0 ~ 18.0 | ≤0.6 | ||
| 436L | ≤0.0025 | ≤1.00 | ≤1.00 | ≤0.040 | ≤0.030 | 16.0 ~ 19.0 | ≤0.6 | Mo | |
| 0.75~1.25 | |||||||||
| 444 | ≤0.0025 | ≤1.00 | ≤1.00 | ≤0.040 | ≤0.030 | 17.0 ~ 20.0 | ≤0.6 | Mo | |
| 1.75 ~ 2.50 | |||||||||
| Martensite | 410 | ≤0.15 | ≤1.00 | ≤1.00 | ≤0.040 | ≤0.030 | 11.5 ~ 13.5 | ≤0.6 | |
| 420J1 | 0.16 ~ 0.25 | ≤1.00 | ≤1.00 | ≤0.040 | ≤0.030 | 12.0 ~ 14.0 | ≤0.6 | ||
| 420J2 | 0.26 ~ 0.40 | ≤1.00 | ≤1.00 | ≤0.040 | ≤0.030 | 12.0 ~ 14.0 | ≤0.6 | ||
Đặc tính cơ học / vật lý của thép không gỉ
| Separate | Steel grade | Basic Organization | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Breaking Strength | Tensile strength | Elongation | Hardness | Proportion | Thermal expansion coefficient | Thermal conductivity | ||||
| (N/㎟) | (N/㎟) | (%) | HB | HRB | HV | (g/㎤) | (X-6/℃) | (X10/℃) | ||
| Austenite | 301 | ≥205 | ≥520 | ≥2.00 | ≤207 | ≤95 | ≤218 | 7.93 | 16.9 | 16.3 |
| 301L | ≥215 | ≥550 | ≥2.00 | ≤187 | ≤90 | ≤200 | 7.93 | 16.9 | 16.3 | |
| 304 | ≥205 | ≥520 | ≥2.00 | ≤187 | ≤90 | ≤200 | 7.93 | 17.3 | 16.3 | |
| 304L | ≥175 | ≥480 | ≥2.00 | ≤187 | ≤90 | ≤200 | 7.93 | 17.3 | 16.3 | |
| 304Cu | ≥155 | ≥450 | ≥2.00 | ≤187 | ≤90 | ≤200 | 7.93 | 17.3 | 16.3 | |
| 305 | ≥175 | ≥480 | ≥2.00 | ≤187 | ≤90 | ≤200 | 7.93 | 17.3 | 16.3 | |
| 316 | ≥205 | ≥520 | ≥2.00 | ≤187 | ≤90 | ≤200 | 7.98 | 16 | 16.3 | |
| 316L | ≥175 | ≥480 | ≥2.00 | ≤187 | ≤90 | ≤200 | 7.98 | 16 | 16.3 | |
| 321 | ≥205 | ≥520 | ≥2.00 | ≤187 | ≤90 | ≤200 | 7.93 | 15 | 16.1 | |
| Ferrite | 409L | ≥175 | ≥360 | ≥1.00 | ≤162 | ≤80 | ≤175 | 7.75 | 11.7 | 24.9 |
| 410L | ≥195 | ≥360 | ≥1.00 | ≤183 | ≤88 | ≤200 | 7.75 | 9.9 | 25.1 | |
| 430 | ≥205 | ≥450 | ≥1.00 | ≤183 | ≤88 | ≤200 | 7.7 | 10.4 | 26.4 | |
| 436L | ≥245 | ≥410 | ≥1.00 | ≤217 | ≤96 | ≤230 | 7.7 | 10.4 | 25 | |
| 444 | ≥245 | ≥410 | ≥1.00 | ≤217 | ≤96 | ≤230 | 7.75 | 11 | 26.8 | |
| Martensite | 410 | ≥205 | ≥440 | ≥1.00 | ≤201 | ≤93 | ≤210 | 7.75 | 9.9 | 24.9 |
| 420J1 | ≥225 | ≥520 | ≥1.00 | ≤223 | ≤97 | ≤234 | 7.75 | 10.3 | 23.8 | |
| 420J2 | ≥225 | ≥540 | ≥1.00 | ≤235 | ≤99 | ≤247 | 7.75 | 10.3 | 23.8 | |
đặc tính STEEL
※ hứ tự ưu tiên :
| sự phân loại | cái gốc tổ chức | |||
|---|---|---|---|---|
| chất austenite | máy đo ferrite | chất Martensite | ||
| Representative Steel Grade | thép không rỉ 304 | thép không rỉ 430 | thép không rỉ 410 | |
| thành phần đại diện | 18Cr-8Ni | 18Cr | 13Cr | |
| đặc tính chất lượng | Corrosion Resistant |  |
 |
 |
| Strength | |
|
|
|
| Creep strength | |
|
|
|
| Cold Shock Value | |
|
 |
|
| Processability | |
|
|
|
| Magnetic | |
|
|
|
| Curability | Work hardenability | Non-plasticized | Plasticizing | |
| Weldability | |
|
||
| Physical Property | Crystal Lattice | Face-Centered Cubic(FCG) | Cubic(BCC) | Cubic(BCC) |
| bản đồ dẫn nhiệt | |
|
|
|
| 475℃thích hợp | |
|
|
|
| δ thích hợp | |
|
|
|
| thích hợp với nhiệt độ cao | |
|
|
|
